分型面，就是打开模具取出产品的面。分型面的选择也是模具设计的第一步，它受到产品的形状，外观，壁厚，尺寸精度，模穴数等很多因素的影响。一般的产品拿到手里，大分型面确定我相信大家对这个基本没什么问题。可对于很多有侧抽芯，或者涉及到枕位，碰穿，插穿时。这些就有争论了，怎么去选择有时候还真不是个简单的事，因此，咱们这里来聊聊如何去选择分型面。
一般来说分型面的选择都会遵循以下的几个原则：
1：符合产品脱模要求 分型面也就是为了产品能顺利取出模具的。因此，分型面的位置应该选在产品断面尺寸最大的部位，这是一条最基本的原则。
2：方位的确定 在决定产品在模具里面的方位时，分型面的选择应该尽量防止产品形成侧孔或者侧扣位，应避免采用复杂的模具结构。
3：分型面的形状 一般的产品，常常采用一个与注塑机开模运动方向垂直的分型面，特殊情况下才采用其它形状的分型面。分型面的形状以方便加工和脱模为原则。像某此弯曲的产品，分型时就得根椐它弯曲的曲率来。
4：确保产品外观和质量 分型面不要选择在产品光滑的外表面。外观面一般来说是不允许有夹线及其它影响美观的线条出现的；有些有同心度要求的产品，得把有同心度要求的部分全部放到同一侧，这样才能保证其同心度。
5：有利于脱模 一般的模具的脱模机构都是在动模的，所以选择分型面时应尽可能的使开模后产品留在动模。因此对于有些有可能粘住定模的地方，我们往往会加做定模辅助脱模机构。
6：考虑侧向开模距离 一般的侧向机械式开模的距离都是比较小的。因此选择分型面时应把抽芯距长的方向选择在前后模开合的方向上，将短的方向做为侧向分型。
7：锁模力的考虑 模具的侧向锁模力相对来说比较小，所以对于投影面积较大的大型产品，应将投影面积大的方向放在前后模开合模方向上，而将侧投影面积较小的作为侧向分型。
8：利于排气 当把分型面做为主要排气时，应该把分型面设计在塑料流动的末端，以利于排气。
9：模具零件易于加工 选择分型面时，应把模具分割成易于加工的零件，减小机加工难度。

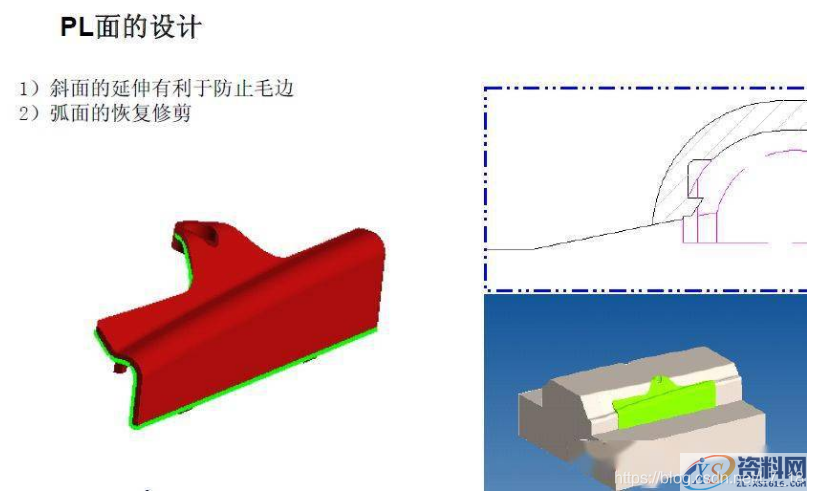

10：R分型 对于很多产品，分型面处有一整圈R角的，这时的分型得考虑到R最佳分型，不能出现尖的一边。
